适用范围

       XGN2-10型高压开关柜为箱型固定式金属封闭开关柜，适用于交流频率50Hz，额定电压3-10KV的三相单母线工矿企业变配电系统，作为接受和分配电能之用，对电路可实现控制、保护和监测。


结构简介

       XGN2-10型高压开关柜为箱型固定式金属全封闭开关柜，户内安装形式，采用旋转式隔离开关，电缆接地端头面800mm，电缆室留有较大的空间，便于电缆头的制作安装和监测，主开关、隔离开关、接地开关及柜门之间锁机构均采用强制性机械闭锁方式。本开关柜符合“五防”功能、结构简单、动作可靠，基本骨架结构采用角接而成，前后门板用薄钢板压制而成，上部为母线室，中部为断路器室，下部为电缆室，仪表及继电器安装在上部前面的仪表室内，二次接线端子布置在柜体的下前部，主母排垂直安装在母线室内。

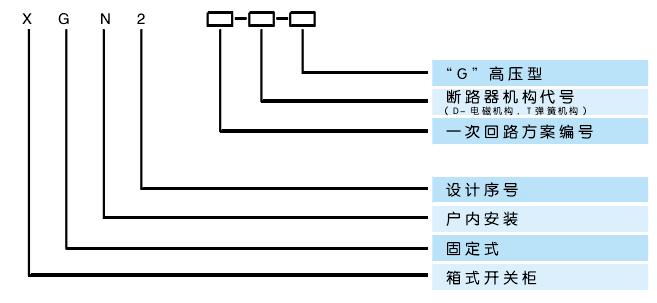

型号的组成及其代表意义

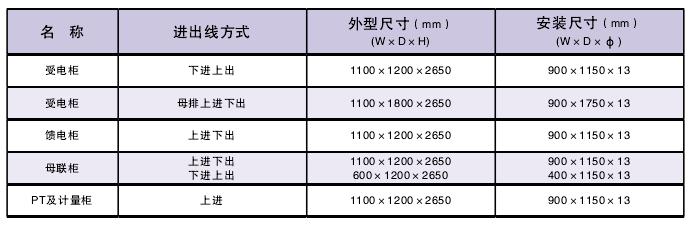

产品规格

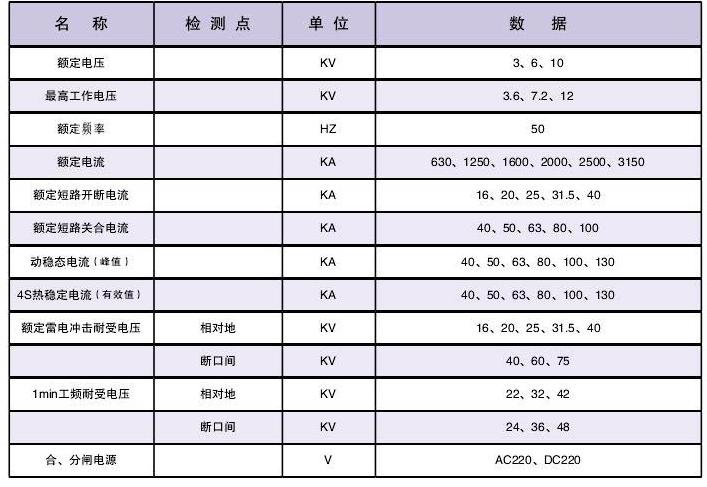

主要技术参数
