起动器系列
QDZS系列电子式软起动器

![]() | |

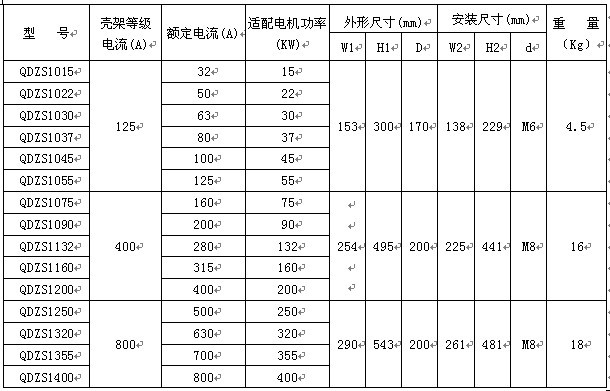

QDZS型智能式在线运行微功耗电动机电子软起动器,适用于交流380V,50(60)Hz,额定电流800A及以下的三相交流鼠笼型异步电动机。软起动装置本体为模块型,需装在柜体或箱体内与开关配合使用组成电动机的控制电路,不需要加装旁路接触器和热过载继电器,即能起到电动机的起动控制和过载、缺相、三相不平衡、过电压、欠压保护。 由于起动过程和停车过程采用无触点控制,所以能实现对电动机的软转矩起动和软转矩停车,运行时采用有触点运行,运行功耗近乎于零,既提高了可靠性又缩小了外形尺寸,还降低了系统成本,所以该产品是目前在线运行和旁路运行方式软起动装置的替代产品。
|
|
![]() | |
![]() | |
起动时,控制信号由输入输出系统至软起动器控制面板,而后触发可控硅模块,电机依设置好的起动方式起动,待电机运行至额定电流(电压)后,关闭可控硅,旁路接触器(KM)闭合,起动过程结束,电机正常运行。在运行过程中,依靠电流互感器(HL)来监视电机的电流(电压),起到保护作用。
停车时,控制信号由输入输出系统至软起动器控制面板,先关闭旁路接触器(KM),然后触发可控硅,其时间由停车方式决定,直至电机停车。

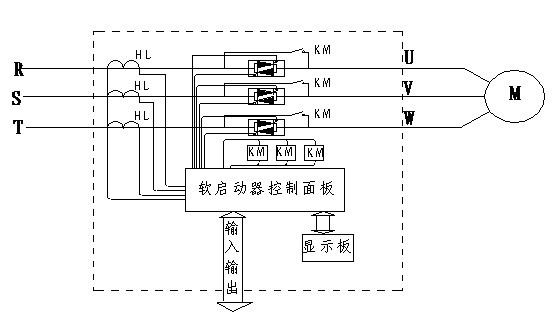

75KW以上电气原理图如图所示。R、S、T为三相电源输入端,U、V、W为输出端。
电气原理图(75KW以上)
![]() | |

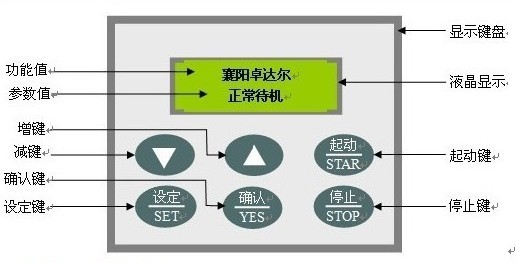

起动及停车方式 1、起动方式 QDZS系列软起动器具有四种起动模式以适应各种复杂的电机和负载情况,用户可 根据不同的应用情况进行选择。 A、限流方式(适用于一般负载起动); 按预先设定的起动最大电流起动,当电动机起来后电流自动恢复到额定电流运 行。(如图1)起动电流限制值(Ix)在50~500%的电动机额定电流范围内可通过键盘 设定。

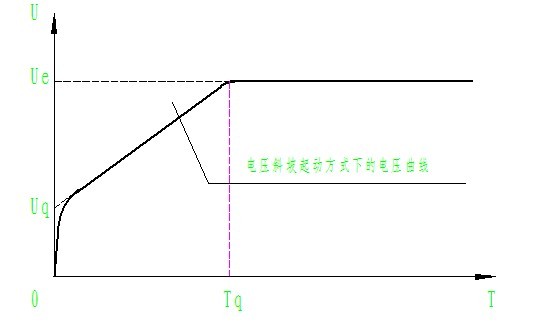

(图1) B、电压斜坡方式(适用于重载起动); 按预先设定的起始电压和升压时间起动,同时软起动装置自动限制最大电流不超 过4.5倍的电动机额定电流,当达到升压时间时电压升至额定电压。(如图2) 起始电压在30~70%额定范围内,起动时间0~60秒范围内可通过键盘设定。

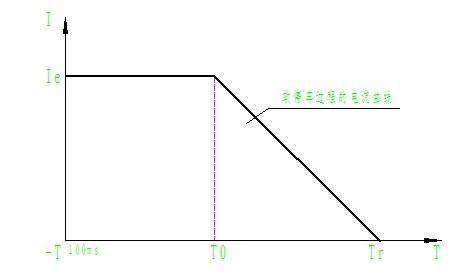

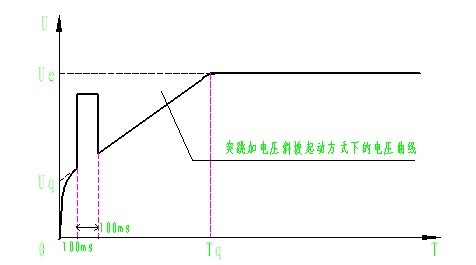

(图2) C、直接起动(适用于电机紧急起动); 按起动键后,旁路(内置或外置)接触器立即吸合,电机立即全压起动。 D、突跳加电压斜坡方式(适用于大风机负载起动); 由电压斜坡方式的基础上,在起动开始的100ms后加一个100ms的脉冲电压,以克 服超大静转矩后再按电压斜坡方式起动。(如图3) 起始电压在30~70%额定范围内,起动时间0~60秒范围内可通过键盘设定。 (图3) 2、停车方式 A.自由停车 接到停车指令后,电动机接线端子失去电压,电动机按转动惯量自由停车。 B.软停车(如图4所示) 软起动器接到停车指令后,使电动机的输出转矩逐渐平滑地在规定的时间降到零 转矩。使电动机及拖动设备平滑停车,对水泵负荷能消除水垂现象。整个停车过程,程 序控制电流不超过电动机运行电流,停车时间在0~60秒范围内可通过键盘设定。 (图4) 保护功能与说明 QDZS系列软起动器具有完善的保护功能,以保护软起动器和电动机的使用安全。在 使用中,应根据不同的情况恰当地设置保护级别和保护参数。 1、过载保护动作值可设定,恢复时间自动控制但需要重新起动。动作曲线按热过 载继电器标准反时限动作曲线。(见动作时间表5)表5 过载保护动作时间特性表运行电 流/整定电流1.051.21.56.0动作时间2h内不动作<2h<2min<5s 2、断相保护 动作于停车。程序固化,不可调整,动作时间5秒。 3、过压保护动作于停车。参数在100%~140%Ue内可由键盘设定,动作时间5秒。 4、欠压保护动作于停车。参数在40%~90%Ue内可由键盘设定,动作时间5秒。 5、可控硅保护动作于停车。程序固化,不可调整。可控硅过热(80℃)瞬时停 车,恢复时间受可控硅温度控制。可控硅击穿后软起拒绝起动和运行。 6、操作保护键盘可设定起动地点,有外部接线控制、键盘控制、外部接线和键盘 均可控制、外部接线和键盘均拒动。 |
