ZTSC-D系列低压无功动态补偿模块

时间:2019-09-03 15:14:19 点击:


 产品描述




      ZTSC-D系列低压无功动态补偿模块,主要由壳体、塑料外壳式断路器、风机散热器、可控硅模块、过零检测智能触发模块及保护控制单元、液晶面板显示屏、485通讯接口、电容器、电抗器、绝缘导线等组成。构架采用冷扎钢板折弯、部分焊接和螺栓固定方式组装而成,左右分别设立有单独可拆装的侧封板。

      显示屏设置所需参数值,全电路由塑壳断路器和触发模块控制单元作保护,并分别与可控硅模块、电抗器、电容器组成补偿电路,由外接智能控制器和本机智能触发模块控制整个回路,达到快速过零投、切、运行及保护。

      电容器内部分为三角形、星形连接方式。



 产品功能




        快速投切功能:与控制器配合,可实现动态跟踪并准确在电压电流为零时智能投、切,响应速度<20mS,无触点、无涌流,不受系统谐波干扰。

 分相补偿功能:除三相平衡共补,单相电容器可以分别投、切来提高无功补偿精确度,使供电系统三相无功不平衡得到良好改善。

 测量功能:CT相位与变化自动测量、校正;配电电压、电流、内部温度测量及控制功能。

 保护功能:整个回路具有过流、过压、欠压、缺相保护;当模块温度超过75℃时,整机闭锁保护,延长设备使用寿命,确保系统安全。

 显示功能:模块的运行、投、切状态,保护动作类型、自我诊断故障类型信号,均可在显示屏中显示,同时具备参数设置功能。

◆ 通信功能:与专用控制器之间采用RS-485通讯网线连接,便于数据上传及外部终端设备监控;多台补偿模块可以用通讯网线不超过32路任意搭接。

 抑制谐波功能:有效抑制谐波和涌流进入电容器,保护电路及电容器。防止电容器因过热绝缘介质的老化、自愈性能下降、使用寿命降低。

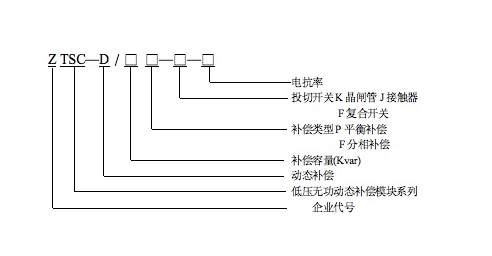

 型号及含义

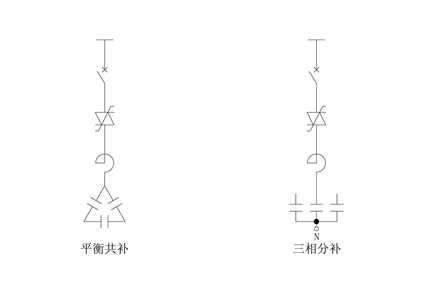

 一次原理图

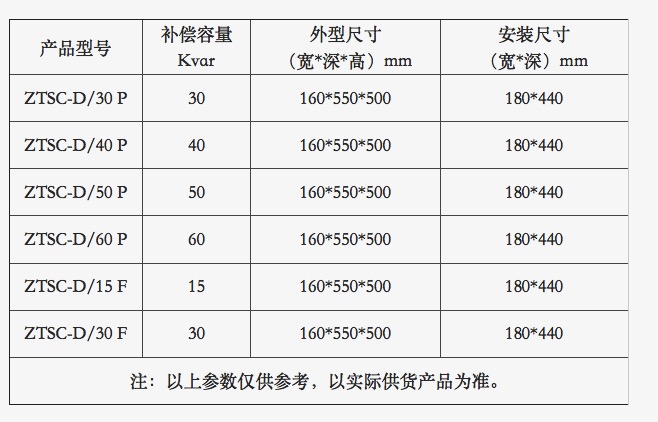

 型号规格
